平衡容器
hprq
  • 商品名稱:雙室平衡容器
  • 添加時間:2020-01-17 11:31:36
  • 推薦度:
  •
介紹:

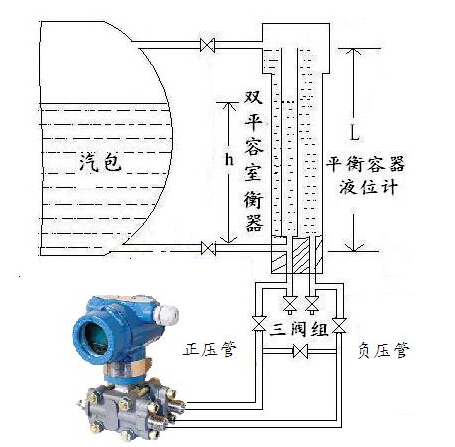

一、工作原理
 在正常工況下,鍋爐汽包內的水位無法直接測量,為此多采用引出管測量法。但其弊病是引出管與汽包的溫度差異大,故水的密度與汽包內差異大,從而造成一定的測量誤差。采用雙室平衡容器是因為其在工作過程中,飽和蒸汽在室中凝結釋放熱量,對其中正壓補償管和負壓補償管加熱,并且平衡容器外層加以足夠的保護層。減少了熱量損失,使平衡容器的溫度接近于汽包內的溫度。從而使正壓補償管及負壓管內水的密度在任何工況下都近似等于汽包內水的密度;又由于正確的選擇正壓補償管的高度,在汽包水位一定時,使汽包內的壓力無論如何變化,正壓補償管的壓力與負壓管的壓力變化值均相等,因此雙室平衡容器輸出的差壓不變,即低置水位表指示的水位不變。一旦汽包內水位發生變化,則平衡容器輸出的差壓也隨之線性變化,所以低置水位指示可以適時顯示汽包內的水位。

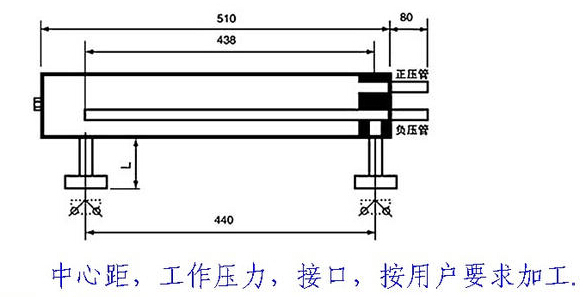

二、結構圖


中心距:300 350 440 600 670~2000mm
輸出接管 : 14*2 16*3

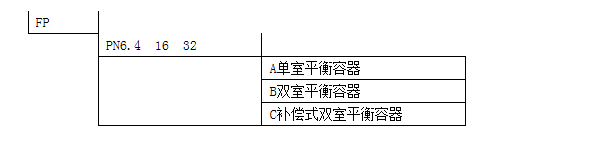

公稱壓力(MPa):6.4; 16; 32; 選型表:


三、安裝液意事項

  1、鍋爐汽包引出的水汽管中心距應與平衡容器相同;
    2、平衡容器與鍋爐汽包的壓力等級應相同;
    3、平衡容器與鍋爐汽包連接法蘭尺寸或焊接各接口管規格應對應;
    4、注意:本平衡容器安裝前須對鍋爐管道進行氣吹,防止雜質進入平衡容器,而發生嚴重事故。
    5、將平衡容器的汽水接口分別與汽包隔絕閥門外側焊接,保證其垂直安裝。由于雙室平衡容器較重,所以底部需用槽鋼支撐,且支撐面應光滑。以防止設備因熱力膨脹產生位移而損壞。
    6、雙室平衡容器的疏水管應單獨引至汽包水循環zui快的下降管(靠近疏水管處加裝截止閥),其垂直長度應大于10 m,以保證平衡容器內無水而又不至于抽空。如發生抽空現象時關小截止閥的開度。該管路不做保溫。
    7、雙室平衡容器的正負壓取壓管路應在水平方向引出1m后向下敷設,以保證取壓管內的水溫等于環境溫度。
    8、安裝完畢后,各汽水取樣管、取樣閥門、連通管、筒體應做保溫處理,筒體頂部不做保溫。
    9、引到差壓變送器的兩根導壓管路應平行敷設,共同保溫,并根據現場需要加伴熱防凍。加蒸汽伴熱管時應與導壓管隔離。以防導壓管內水汽化影響測量效果。
